PCD02 POCKELS سیلز ڈرائیور
ہمارے PCD02 POCKELS CELLS DRIVER پروڈکٹس مارکیٹ میں مقبول ہیں۔ سولڈ سٹیٹ لیزر میں الیکٹرو آپٹیکل کیو سوئچز (پوکلس سیلز) کے کنٹرول کے لیے ہائی وولٹیج کی دالیں پیدا کرنا۔ تیز HV (10 ns سے کم) کنارے بہترین پری اور پوسٹ پلس کنٹراسٹ کو یقینی بناتا ہے۔
انکوائری بھیجیں۔
مصنوعات کی وضاحت
PCD02 POCKELS سیلز ڈرائیور
مصنوعات کی خصوصیات
ماڈل نمبر: PCD02
برانڈ: Coupletech
سپلائی کی اہلیت اور اضافی معلومات
|
پیکیجنگ: |
کارٹن پیکنگ |
پیداواری صلاحیت: |
چین |
|
نقل و حمل: |
سمندر، زمین، ہوا |
نکالنے کا مقام: |
جنان |
|
مہیا کرنے کی قابلیت: |
1000pcs |
ایچ ایس کوڈ: |
9013901000 |
پیکیجنگ اور ترسیل
فروخت یونٹس: بیگ/بیگ
پیکیج کی قسم: کارٹن پیکنگ
درخواست:
خصوصیات:
â— تیز HV عروج/زوال کا وقت:<10 ns
â— HV پلس طول و عرض: 4.0 kV تک
نبض کی تکرار کی شرح: 1000Hz تک
â— جھٹکا، سسٹم ان پٹ ٹو آؤٹ پٹ: <1.8ns
â— TTL (CMOS) ان پٹ سگنل درکار ہے (3.3/5V، آپٹو الگ تھلگ)
â— بلٹ ان ہائی وولٹیج سورس
HV وولٹیج کنٹرول: "HV پروگرام" پوٹینشیومیٹر یا اینالاگ ان پٹ۔
تفصیلات:
|
HV پلس طول و عرض |
1.0~4.0 |
kV |
|
|
عروج / زوال کا وقت |
≤10 |
این ایس |
لوڈ کی گنجائش: 10 پی ایف |
|
HV پلس گھمبیر |
≤ 1.8 |
این ایس |
|
|
ٹھیک ہونے کا وقت |
≤50 |
µs |
|
|
وولٹیج کی فراہمی |
12 |
وی ڈی سی |
12±0.5 V، <150 mA |
|
HV نبض کی تکرار کی شرح |
0~2000 |
ہرٹز |
|
|
خارجی محرک پلس طول و عرض کی ضرورت |
3.3-5 V |
V |
آپٹو الگ تھلگ |
|
HV نبض میں تاخیر |
70~90 |
این ایس |
|
|
طول و عرض |
60*35*20 |
ملی میٹر |
|
|
آپریٹنگ درجہ حرارت |
-30~60 |
℃ |
|

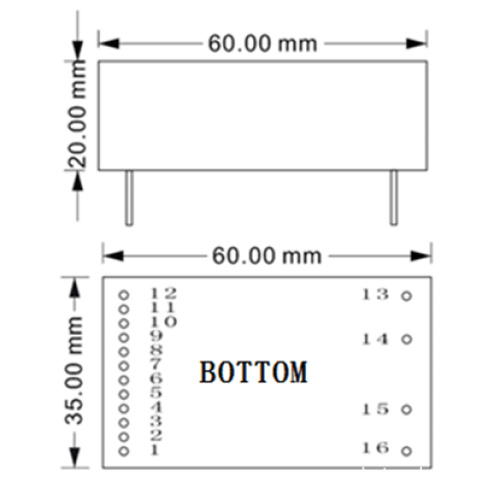

PCD02 کا خاکہ ڈرائنگ:
|
پن |
عہدہ |
تفصیل |
|
1 |
EN+ |
ہائی وولٹیج آؤٹ پٹ PIN1PIN2 کے ذریعے فعال ہے۔ ([1" - غیر فعال، [0" - فعال) |
|
2 |
EN- |
|
|
9 |
+12V |
ان پٹ پاور سپلائی |
|
10 |
جی این ڈی |
بجلی کی فراہمی سے واپسی |
|
11 |
SG+ |
PIN11 پر [0" یا "1" سے مرحلہ PIN12 Pockels سیل پر QSwitched پلس بناتا ہے |
|
12 |
SG- |
|
|
13 |
این سی |
|
|
14 |
+HVPULSE |
Q-سوئچ الیکٹروڈ: HV پلس آؤٹ پٹ |
|
15 |
این سی |
|
|
16 |
جی این ڈی |
کیو سوئچ الیکٹروڈ: جی این ڈی |
|
3 |
ایچ وی پروگرام 1 |
HV وولٹیج کنٹرول: [HV پروگرام" پوٹینشیومیٹر |
|
4 |
ایچ وی پروگرام 2 |
|
|
5 |
ایچ وی پروگرام 3 |
|
|
6 |
این سی |
|
|
7 |
این سی |
|
|
8 |
این سی |
|
l [0" کا مطلب ہے منطقی 0 کم سطح (0V)، [1" کا مطلب ہے منطقی 1 اعلیٰ سطح (3.3/5V)
l [NC" کا مطلب ہے کوئی کنکشن نہیں۔

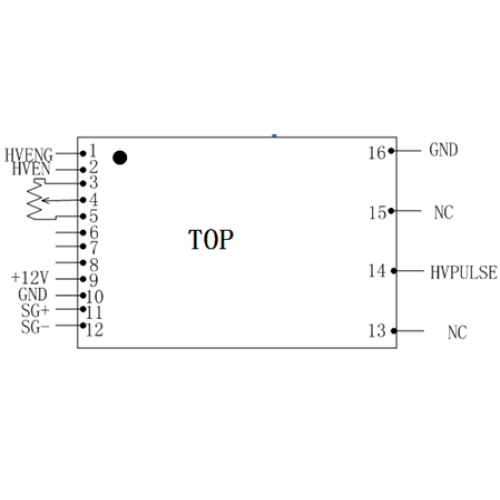

الیکٹرک بلاک ڈایاگرام:

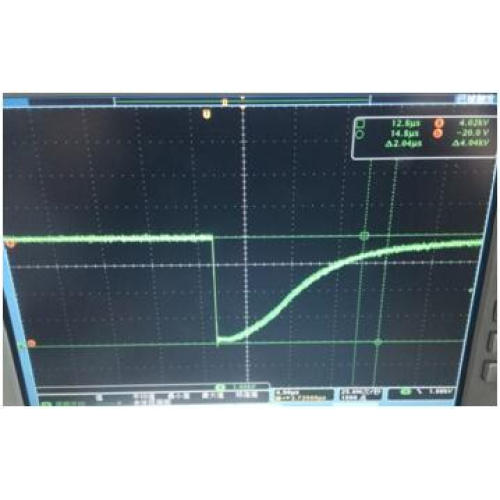

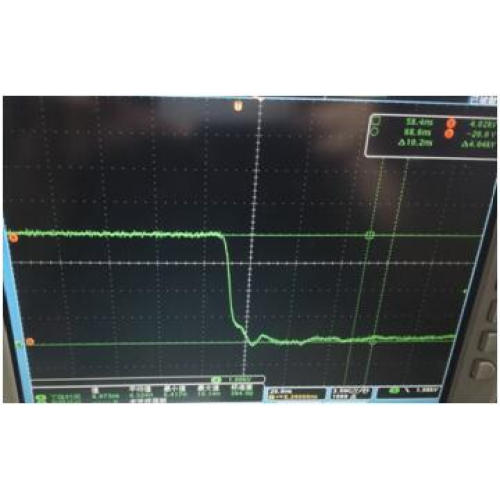

عام پیداوار:
PCD02 کا ڈیمو بورڈ:
