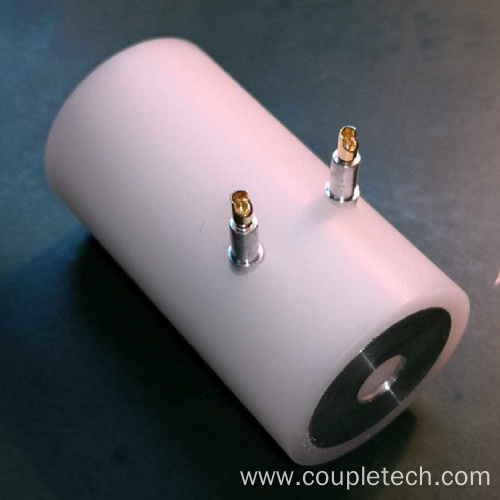

ایل جی ایس کرسٹل اور پوکلس سیل

ہمارے LGS کرسٹل اور پوکلس سیل کو مارکیٹ میں اچھی پذیرائی ملی ہے۔ La3Ga5SiO14 کرسٹل (LGS کرسٹل) ایک آپٹیکل نان لائنر میٹریل ہے جس میں ہائی ڈیم تھریشولڈ، ہائی الیکٹرو آپٹیکل گتانک اور بہترین الیکٹرو آپٹیکل کارکردگی ہے۔ LGS کرسٹل کا تعلق مثلثی نظام کے ڈھانچے سے ہے، چھوٹے تھرمل ایکسپینشن گتانک، کرسٹل کی تھرمل ایکسپینشن انیسوٹروپی کمزور ہے، اعلی درجہ حرارت کے استحکام کا درجہ حرارت اچھا ہے (SiO2 سے بہتر)، دو آزاد الیکٹرو - آپٹیکل کوفیشینٹس اتنے ہی اچھے ہیں جتنے BBO کے۔ کرسٹل الیکٹرو آپٹک گتانک درجہ حرارت کی ایک وسیع رینج میں مستحکم ہیں۔ کرسٹل میں اچھی مکینیکل خصوصیات ہیں، کوئی درار نہیں، کوئی ڈیلیکیسنس نہیں، فزیکو کیمیکل استحکام ہے اور اس کی بہت اچھی جامع کارکردگی ہے۔ LGS کرسٹل میں وسیع ٹرانسمیشن بینڈ ہے، 242nm-3550nm سے ٹرانسمیشن کی شرح زیادہ ہے۔ اسے EO ماڈیولیشن اور EO Q-Switches کے لیے استعمال کیا جا سکتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ایل جی ایس کرسٹل اور پوکلس سیل

مصنوعات کی خصوصیات

ماڈل نمبر.:	CPLPC-08	برانڈ:	کپلٹیک
ڈیلیکیسینس:	نہیں	کیمیائی فارمولا:	La3Ga5SiQ14
کثافت:	5.75 گرام/سینٹی میٹر 3	میلٹنگ پوائنٹ:	1470â„ƒ
شفافیت کی حد:	242-3200nm	اپورتک انڈیکس:	1.89
الیکٹرو آپٹک گتانک:	Î³41=1.8pm/Vï¼ŒÎ³11=2.3pm/V	مزاحمت کرناصلاحیت:	1.7x1010Î©.cm
تھرمل ایکسپینشن گتانک: Î±1	1=5.15x10-6/K(âŠ¥Z-axis); Î±33=3.65x10-6/K(â¥Z-axis)

سپلائی کی اہلیت اور اضافی معلومات

پیکیجنگ:	کارٹن پیکنگ	پیداواری صلاحیت:	2000pcs
نقل و حمل:	Air	نکالنے کا مقام:	چین
سرٹیفیکیٹ:	ISO9001:2015	ایچ ایس کوڈ:	9001909090
ادائیگی کی قسم:	T/T	انکوٹرم:	ایف او بی، سی آئی ایف، ایف سی اے، سی آئی پی
ڈلیوری وقت:	30 یوم

پیکیجنگ اور ترسیل

فروخت کرنے والے یونٹ: بیگ/بیگ

پیکیج کی قسم: کارٹن پیکنگ

La3Ga5SiO14 کرسٹل (LGS کرسٹل) ایک آپٹیکل نان لائنر میٹریل ہے جس میں ہائی ڈیم تھریشولڈ، ہائی الیکٹرو آپٹیکل گتانک اور بہترین الیکٹرو آپٹیکل کارکردگی ہے۔ LGS کرسٹل کا تعلق مثلثی نظام کے ڈھانچے سے ہے، چھوٹے تھرمل ایکسپینشن گتانک، کرسٹل کی تھرمل ایکسپینشن انیسوٹروپی کمزور ہے، اعلی درجہ حرارت کے استحکام کا درجہ حرارت اچھا ہے (SiO2 سے بہتر)، دو آزاد الیکٹرو - آپٹیکل کوفیشینٹس اتنے ہی اچھے ہیں جتنے BBO کے۔ کرسٹل الیکٹرو آپٹک گتانک درجہ حرارت کی ایک وسیع رینج میں مستحکم ہیں۔ کرسٹل میں اچھی مکینیکل خصوصیات ہیں، کوئی درار نہیں، کوئی ڈیلیکیسنس نہیں، فزیکو کیمیکل استحکام ہے اور اس کی بہت اچھی جامع کارکردگی ہے۔ LGS کرسٹل میں وسیع ٹرانسمیشن بینڈ ہے، 242nm-3550nm سے ٹرانسمیشن کی شرح زیادہ ہے۔ اسے EO ماڈیولیشن اور EO Q-Switches کے لیے استعمال کیا جا سکتا ہے۔

LGS کرسٹل میں ایپلی کیشنز کی ایک وسیع رینج ہے: پیزو الیکٹرک ایفیکٹ، آپٹیکل روٹیشن ایفیکٹ کے علاوہ، اس کے الیکٹرو آپٹیکل ایفیکٹ کی کارکردگی بھی بہت بہتر ہے، LGS Pockels سیلز میں تکرار کی اعلی تعدد، بڑے حصے کے یپرچر، تنگ نبض کی چوڑائی، ہائی پاور، الٹرا -کم درجہ حرارت اور دیگر حالات LGS کرسٹل EO Q-switch کے لیے موزوں ہیں۔ ہم نے LGS Pockels سیل بنانے کے لیے Î³ 11 کے EO کوفیشینٹ کو لاگو کیا، اور LGS الیکٹرو آپٹیکل سیلز کے نصف ویو وولٹیج کو کم کرنے کے لیے اس کے بڑے اسپیکٹ ریشو کو منتخب کیا، جو کہ تمام سالڈ سٹیٹ کی الیکٹرو آپٹیکل ٹیوننگ کے لیے موزوں ہو سکتا ہے۔ اعلی طاقت کی تکرار کی شرح کے ساتھ لیزر. مثال کے طور پر، اس کا اطلاق LD Nd: YVO4 سالڈ اسٹیٹ لیزر پر کیا جا سکتا ہے جو 100W سے زیادہ اعلی اوسط پاور اور توانائی کے ساتھ پمپ کیا جاتا ہے، 200KHZ تک سب سے زیادہ شرح، 715w تک سب سے زیادہ پیداوار، نبض کی چوڑائی 46ns تک، مسلسل تقریباً 10w تک آؤٹ پٹ، اور آپٹیکل نقصان کی حد LiNbO3 کرسٹل سے 9-10 گنا زیادہ ہے۔ 1/2 ویو وولٹیج اور 1/4 ویو وولٹیج اسی قطر کے BBO Pockels سیلز سے کم ہیں، اور مواد اور اسمبلی کی لاگت اسی قطر کے RTP Pockels Cells سے کم ہے۔ DKDP Pockels Cells کے مقابلے میں، وہ غیر حل شدہ ہیں اور درجہ حرارت میں استحکام رکھتے ہیں۔ LGS Electro-optical Cells کو سخت ماحول میں استعمال کیا جا سکتا ہے اور مختلف ایپلی کیشنز میں اچھی کارکردگی کا مظاہرہ کر سکتے ہیں۔

معیاری ضرورت اور LGS pockels سیلز کا باقاعدہ سائز درج ذیل ہے:

کرسٹل سائز (W x H x L): 2 x 2 - 8 x 8 mm3
Pockels سیل سائز: Dia.20-35 ملی میٹر
معدومیت کا تناسب :ï¼ž500:1
ویو فرنٹ ڈسٹورشن: Î»/6 @ 632.8nm
ٹرانسمیشن: ï¼ž98.5% @ 1064nm
الیکٹروڈز کے درمیان تنہائی: <1 µA 3.0 KV پر
سطح کا معیار: 20/10 (40/20 کوٹنگ کے بعد)
اہلیت 8 پی ایف
کوٹنگز AR/AR @ 1064nm (R<0.2%)
نقصان کی حد 900MW/cm2 10ns 10Hz 1064nm

آرڈر نمبر LG-EO-Q-30-55-1064-8
آؤٹ لائن ڈائمینشن Dia.30 x 55mm
کرسٹل سائز (W x H x L): 8 x 8 x 45mm3
معدومیت کا تناسب ï¼ž500:1
سنگل پاس آپٹیکل ٹرانسمیشن ï¼ž98%
وولٹیج(Î»/4)@1064nm: 3.2 kv
ٹرانسمیٹڈ ویو فرنٹ ڈسٹورشن: Î»/6
طول موج: دیگر طول موج اپنی مرضی کے مطابق کیا جا سکتا ہے

کپلٹیک LGS EO Crystal کے دوسرے بڑھتے ہوئے طریقے بھی فراہم کرتا ہے، یہ کمپیکٹ ڈیزائن ہے، اور ذیل میں ہیں:

کپلٹیک LGS Crystal and Pockels Cell، Pockels Cell Driver اور دیگر کئی قسم کے الیکٹرو آپٹک اجزاء پیش کرتا ہے۔

مثالی LGS کرسٹل EO Q-switch مینوفیکچرر اور سپلائر تلاش کر رہے ہیں؟ آپ کو تخلیقی بنانے میں مدد کے لیے ہمارے پاس سامان کی قیمتوں پر ایک وسیع انتخاب ہے۔ تمام LGS Pockels سیل معیار کی ضمانت ہیں۔ ہم LGS الیکٹرو آپٹیکل سیلز کی چائنا اوریجن فیکٹری ہیں۔ اگر آپ کو کوئی سوال ہے، تو براہ مہربانی بلا جھجھک ہم سے رابطہ کریں۔
